Активационная низкотемпературная сушка  АНТС- 2011




Принцип АНТС-2011 состоит в сфокусированном инфракрасном прогреве через металл, который  при температуре от 45  градусов становится прозрачным для инфракрасно

го излучения.

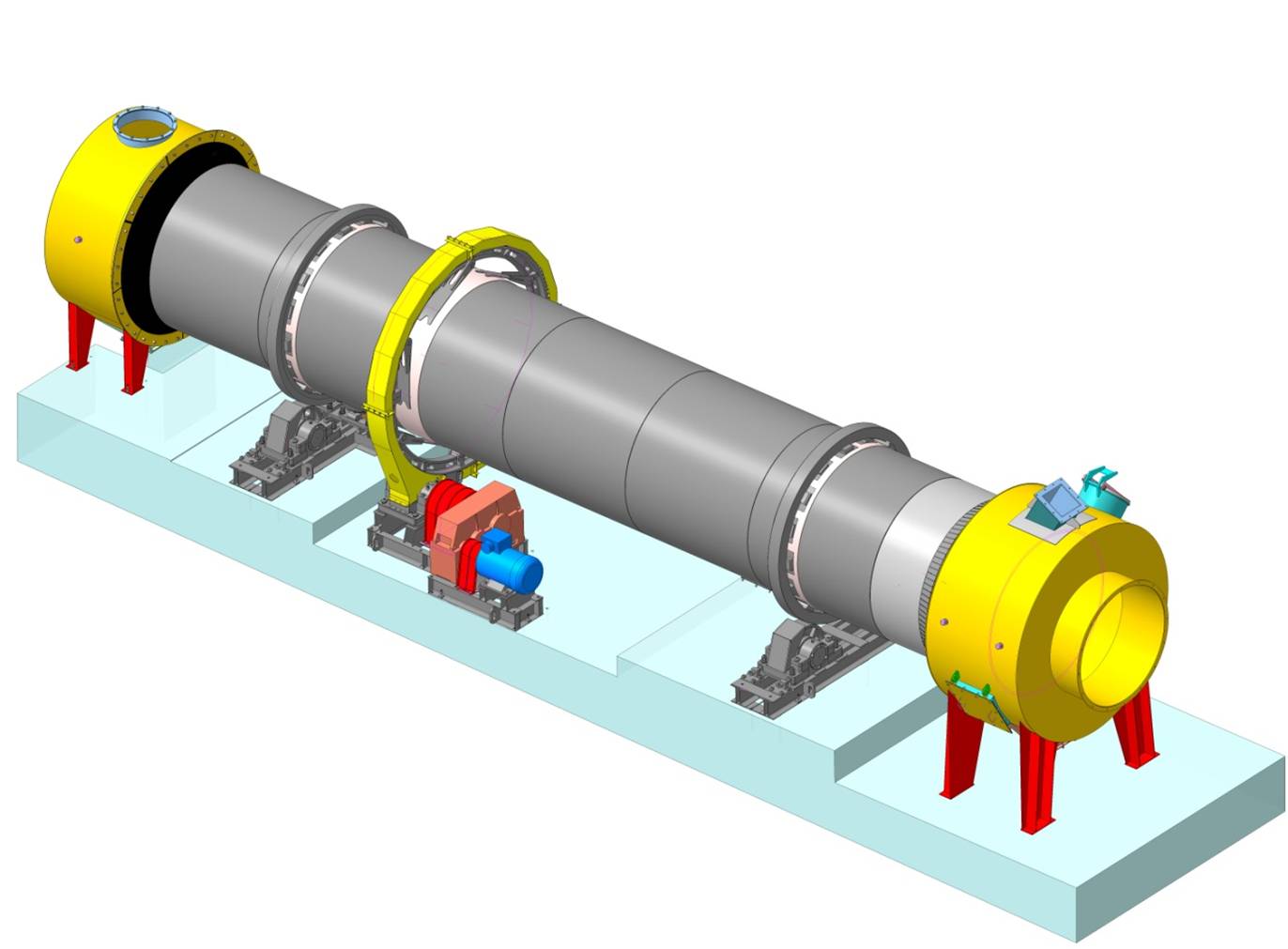

За основу мы взяли принцип барабанной сушки.

При нагреве сушимого материала инфракрасным прогревом, влага в материале нагревается в первую очередь и  перемещается к более холодной зоне -наружной, образуя на поверхности материала -испарину. На поверхности металла (стенки бочки) влага активно испаряется при 45 градусах. Вентиляция - бризовая (2 м./сек.) Сушимый материал нагревается изнутри!, то есть нагревается сама влага.

Разница температур на первом этапе (нагрев)-5-7 градусов (внутри-55 градусов, на поверхности-50).

На втором этапе внутренняя температура падает, так как влага переместилась наружу, а снаружи материала температура растет. Разница температур воздуха и поверхности нагрето

го материала дает интенсивный съем влаги.

Внутренняя рабочая температура стенок барабана – 45-60 градусов, поэтому конденсации внутри барабана не на стенках ни на материале не происходит.

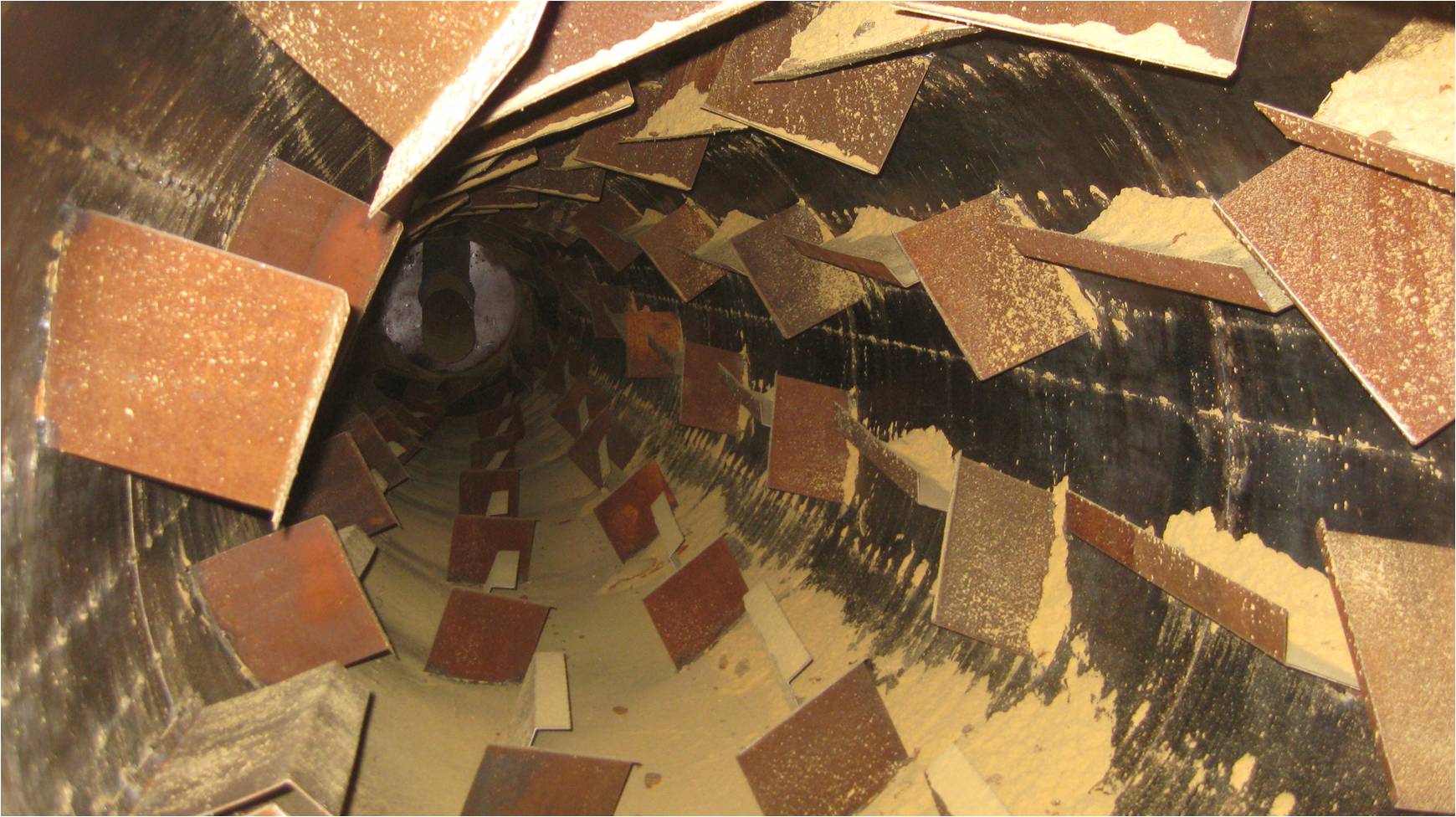

Перемешивающие (рубящие) лопатки подбираются согласно сушимого материала. Бункер загрузки – согласно сушимого материала.



    Правильно подобранная скорость вентиляции (по выходной влажности воздуха – датчик влажности) увеличивает КПД отбора влаги в  разы.  Аспирация и утилизация упрощается на порядок. Регулируемая

скорость установки и подачи сырья, дает возможность регулирования производительности. Установка температуры задается режимом. При регулировании всех параметров мы имеем – универсальность. Как показал опыт, под каждый продукт нужен свой расчет: температура, время прохождения, объем загрузки и т.д.

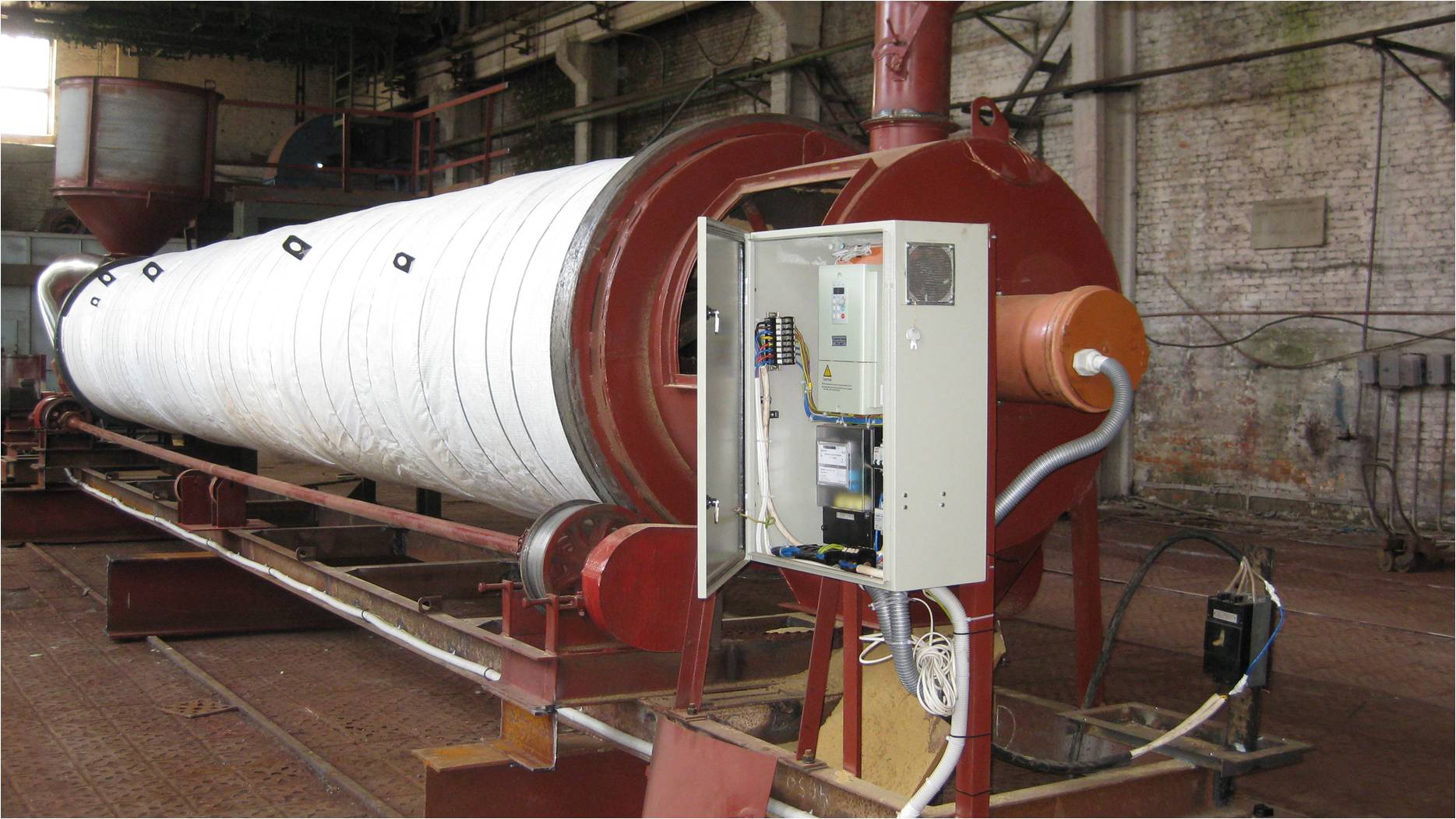

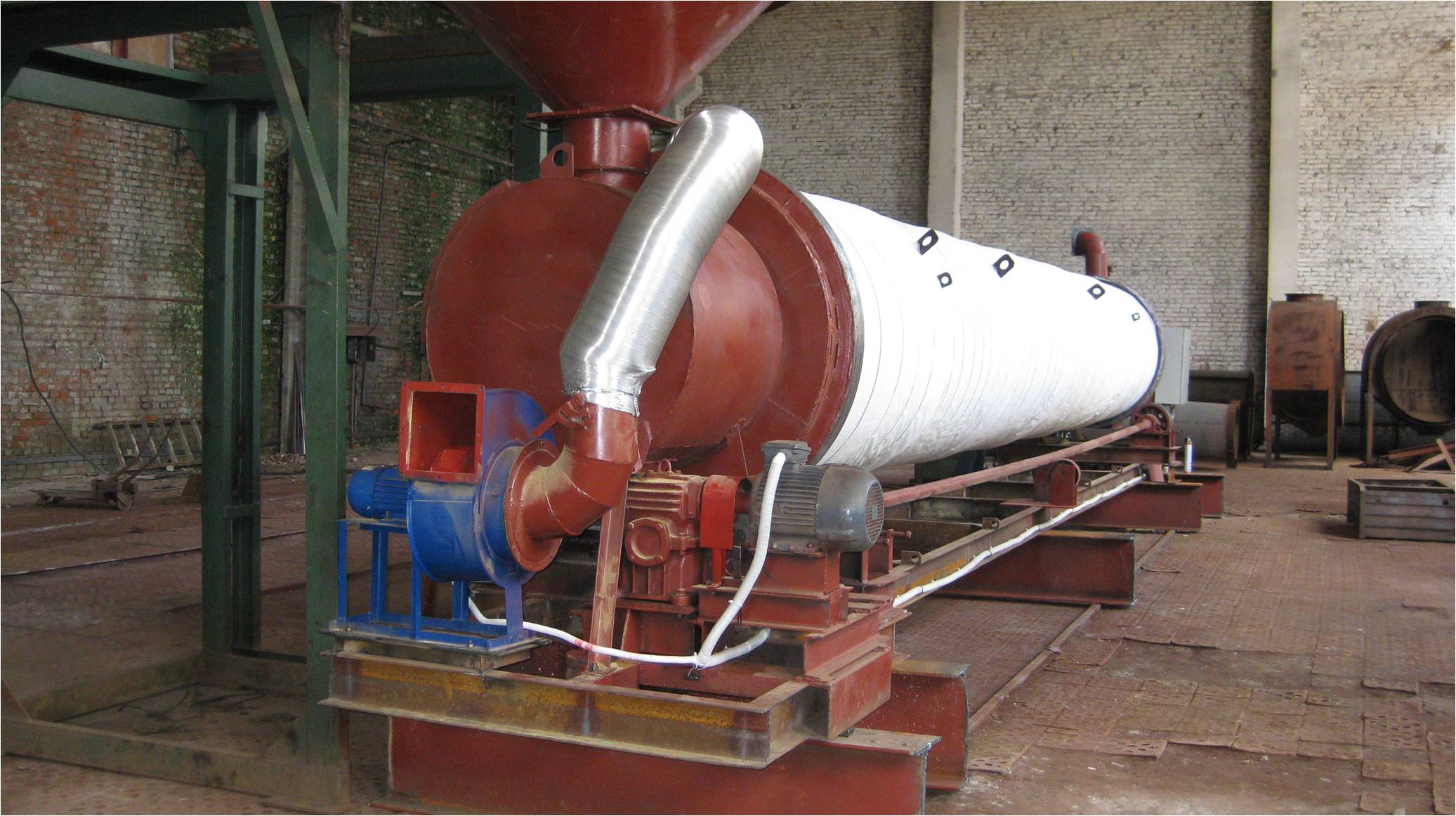

Параметры установки АНТС-2011

Габаритные размеры: длина-12м. ширина-1.5м. высота-1.7м.

Цилиндра: длина- 9м. диаметр-1.5м.

Потребляемая мощность нагрева – 30 кВт.

Потребляемая мощность двигателей – Привод-5.5 кВт., Вентиляции- 2.2 кВт.

Регулировка оборотов: 0.5 - 2 оборотов / мин.

Рабочий (проходной) объем – 3 м.куб./час

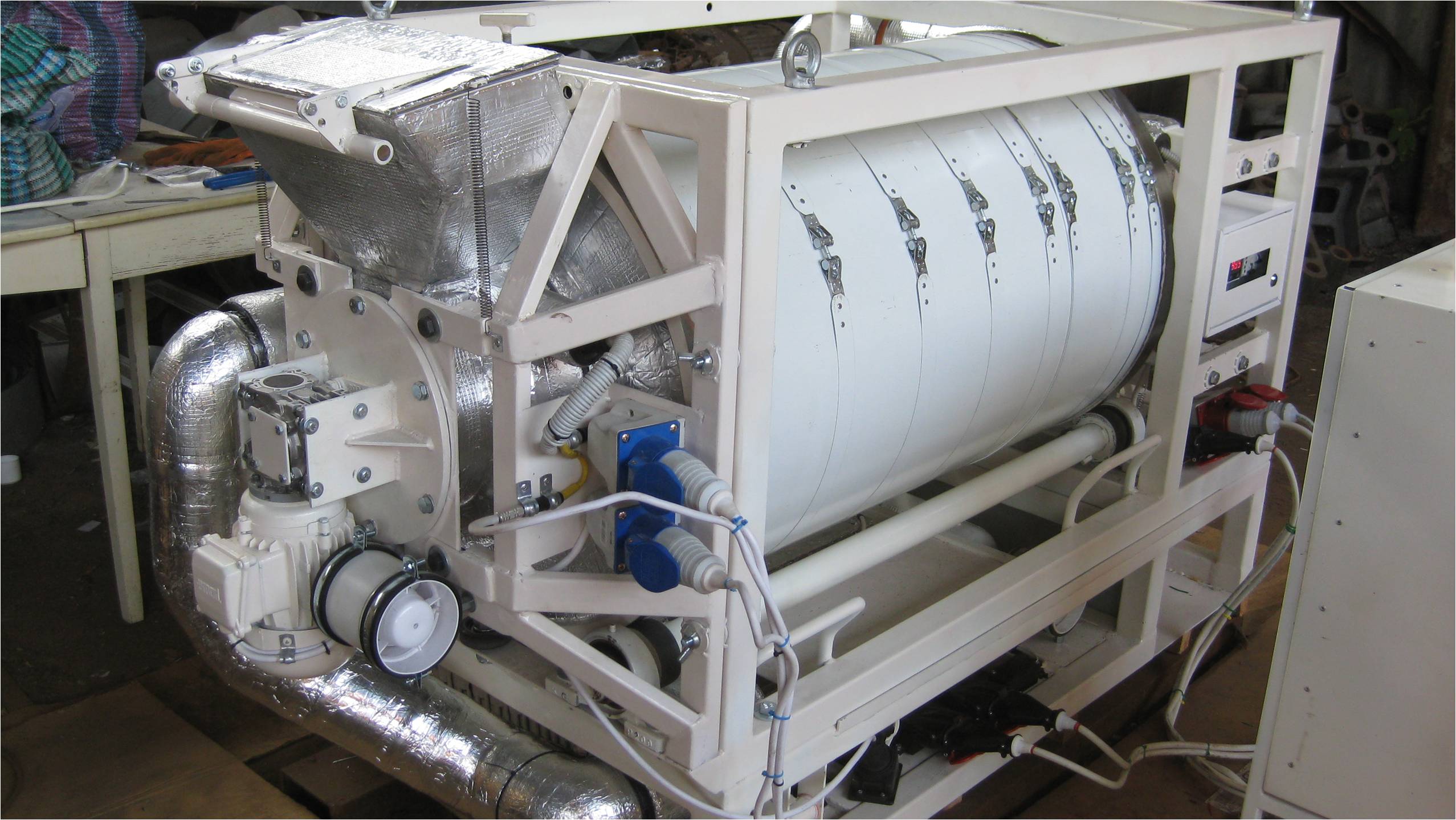

  Чтобы отработать эту технологию по всем материалам на практике, откатать режимы, настроить вентиляцию (температура и скорость), убедиться во временном режиме прогрева и правильном расчете мощности нагрева на объем, скорости подачи, объема полезного заполнения, получить результаты, нужна была действующая (метровая) часть установки- 1м.

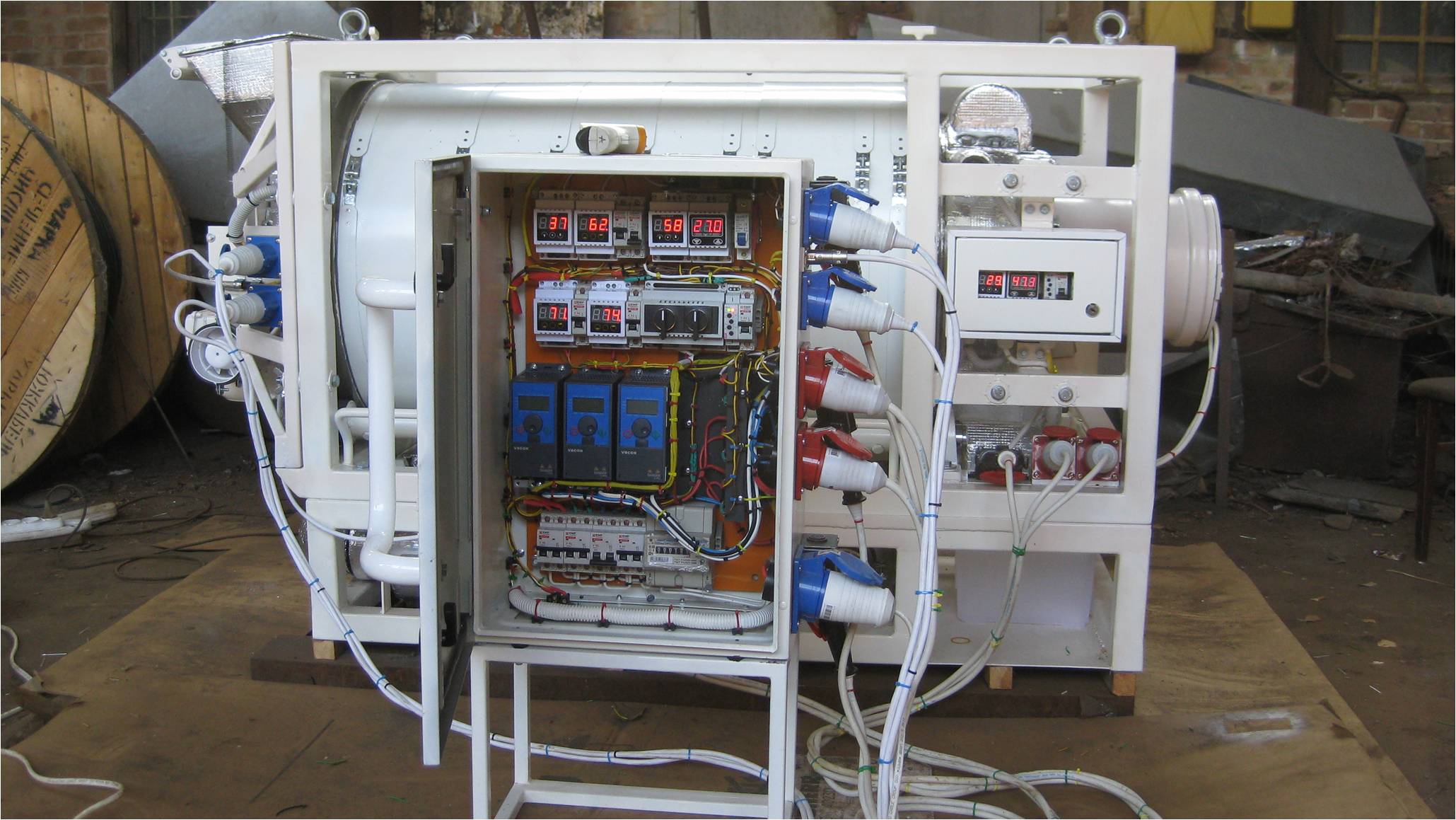

    Собирая установку, мы сделали  все абсолютно  параметры регулирующими, оснастив ее необходимым  комплектом измерительных приборов,  для  полного  понимания всех этапов сушки.

 Рекуперация: с органическими соединениями рекуперация актуальна при подборе температуры воздуха при снятии влаги (воздух не должен быть выше температуры сушимого или уже сухого материала) и нагреве, при этом максимально осушает воздух.

При испытаниях этой установки  мы получили такие результаты на тонну:

- Подсолнечник – 900 Ватт/1% .  - Торф – 1100 Ватт/1% .  – Рожь – 1000 Ватт/1%. Пшеница – 900 Ватт /1%.  - Древесная щепа – 800 Ватт /1%.  Кукуруза - 1800 Ватт/1%.  Каолиновая глина (с14до1%) - 7500 Ватт/1%. Кварцевый песок (с9до1%) - 4100 Ватт/1%.





Единственный недостаток этой технологии – это основательность процесса сушки. Мы удаляем основную массу влаги изнутри, безвозвратно и максимально за один проход, а не поверхностную  по 1-3% . Мы сушим 2 тонны (-10%), а не 10 тонн (-2%).

   Для каждого продукта есть своя константа времени сушки нашим способом (прямое влияние на влагу) и природная температура материала, при котором он отдает максимально влагу. К каждому материалу мы подходим практическим путем подбора температурных режимов нагрева и снятие влаги. При этом методе существует пролонгация процесса выделения влаги до 24 часов. У каждого продукта своя пролонгация.

Барабанная сушка актуальна при сушке таких материалов, как торф, глина, мел, сапропель, барда, песок, опилки и прочие не сыпучие материалы, которым нужна динамика процесса.



 Комплектация (базовая комплектация) АНТС:

- Установка барабанного типа на несущей раме с приводом (мощность нагрева – 30кВт) + бункер подачи + бункер выгрузки

- Установка вентиляции –1 шт.

- Пульт управления – 1 шт.



Стоимость  АНТС составляет 000.000 грн. (без НДС)



Если Вас заинтересовало наше предложение, специалисты нашего предприятия  готовы ответить на все Ваши вопросы и дать подробную консультацию.

Надеемся на взаимовыгодное, долгосрочное сотрудничество.
